تجهیزات روکش لیزری
, دستگاه روکش فلزی
3 - دستگاه 15 کیلووات سختی لیزری دستگاه روکش فلزی خاموش کننده
تجهیزات ماشین سخت‌کننده لیزری 3-15 کیلووات روکش خاموش کننده برای غلتک فلزی/قالب خودکار/شفت کشتی/تیغه فرسوده
بررسی اجمالی
این تجهیزات عمدتاً برای پردازش لیزری (روکش لیزری) بر روی سطح شفت ها، چرخ دنده ها، دیسک ها، قطعات خاص شکل و غیره استفاده می شود تا سختی یا مقاومت در برابر خوردگی سطح را افزایش دهد.سازمان پردازش لیزر دارای ترکیب متالورژیکی، تغییر شکل کوچک، مواد رقت رابط کم، ریزساختار ریز ساختار و عمر خستگی سطح بالا است.
ظرفیت پردازش: روکش لیزری سریع، روکش لیزری معمولی، سخت شدن لیزر، روکش لیزری سوراخ داخلی
سیستم کامل شامل: منبع لیزر دایود لیزری 8 کیلو وات، شاتر یک و دو زمانه، سر روکش لیزری، نازل تغذیه پودر لیزر کواکس و شافت جانبی، پرده هوا و تجهیزات دفاعی، سیستم تصفیه دوده، ربات KUKA 6 محور، اسلاید خطی برای ربات ، میز کار دوار افقی و نوک دم، دستگاه تغذیه پودر دو سیلندر GTV، چیلر آب کنترل دمای دوگانه، شیب دوبعدی، تثبیت کننده، کمپرسور هوا، دستگاه خشک کن سرد و غیره.
لیزر لاین آلمان با نام تجاری LDF8000-60VG64 لیزر وارد شده، شامل منبع تغذیه دیود و واحد کنترل، از جمله پانل کنترل تلفن همراه اختیاری، رابط کاربری گرافیکی و واحد کنترل رابط خارجی، خروجی دو مسیر نوری داخلی.همراه با واحد خنک کننده لیزری، در لیزر VG64 یکپارچه شده است.
مشخصات فنی
| موارد |
مولفه های |
| نوع لیزری |
دیود |
| محدوده توان خروجی |
3-15 کیلو وات |
| پایداری نیرو |
± 2% |
| نرخ تبدیل الکترواپتیکال |
≥40% |
| طول موج لیزر |
980nm±10nm |
| خروجی طول موج |
CW |
| ولتاژ ورودی |
380 ولت 3 فاز پنج سیم @50Hz |
امکانات
1. با استفاده از یک ورودی نوری لیزر نیمه هادی، ربات 6 محوره با روکش لیزری
سر یا هد نوری و سپس با کمک موقعیت گیر محور چرخشی افقی و غیره،
از طریق یک واحد کنترل مرکزی، برای دستیابی به انواع اشکال قطعات سخت شدن لیزری،
آلیاژ لیزر و روکش لیزری مورد نیاز برای دیدار با سطح پیشرفته
ساخت و ساخت مجدد خرابی محصول جدید محصول.
2. در مقایسه با تقویت سطح معمولی و تکنولوژی ساخت مجدد، عالی است
عملکرد پردازش، تغییر شکل کوچک قطعه کار، درجه بالایی از
اتوماسیون، تکرارپذیری و سایر ویژگی های مهم تکنولوژیکی، محصولات پیشرفته
مصمم به تقویت و تولید مجدد وسایل ضروری از
فن آوری
میز چرخشی افقی و دوبعدی تیلت جیگ
| موارد |
مشخصات فنی |
| 1، محور خطی ربات |
| محدوده اسلاید خطی ربات |
2500 میلی متر |
| سرعت اسلاید خطی ربات |
0-5000 میلی متر در دقیقه |
| مکانیزم انتقال اسلاید خطی ربات |
قفسه و پینیون |
| موتور و درایور ربات محور خطی |
موتور و درایور سروو KUKA |
| 2، محور چرخش، میز کار T و Tailstock |
| قرار دادن جعبه سر محور چرخشی |
افقی |
| بار چرخشی افقی |
5T (بارگیری پین های چاک)، 20T (بارگیری غلتکی) |
| بار چرخشی عمودی |
1T |
| ارتفاع مرکز جعبه محور چرخشی |
1000 میلی متر |
| محور چرخشی چاک و نوک |
چاک 4 فک Φ630 میلی متر، نوک دوبل استاندارد |
| سرعت چرخش محور چرخشی |
0-15rpm، وارد برنامه ربات شوید،
به طور مداوم قابل تنظیم
|
| اندازه میز کار ماشین |
9500 * 1200 میلی متر، میز ریخته گری یکپارچه است |
| دم و نوک |
نوک مخروطی = 60 ℃، انبساط مکانیکی 200 میلی متر |
| نکات قطر آستین |
Φ200mm |
| غلتک |
2 عدد، غلتک سطح مس |
| محور چرخشیموتور و راننده |
موتور و درایور سروو KUKA |
| 3، محور چرخش کوچک، میز کار T و Tailstock |
|
| قرار دادن جعبه سر محور چرخشی |
عمودی و افقی |
| بار چرخشی افقی |
2T |
| ارتفاع مرکز جعبه محور چرخشی |
760 میلی متر |
| محور چرخشی چاک و نوک |
چاک 3 فک Φ500 میلی متر، نوک دوبل استاندارد |
| سرعت چرخش محور چرخشی |
0-100rpm، وارد برنامه ربات شوید،
به طور مداوم قابل تنظیم
|
| دم و نوک |
نوک مخروطی = 60 ℃، انبساط مکانیکی 200 میلی متر |
| نکات قطر آستین |
Φ200mm |
| غلتک |
2 عدد، غلتک سطح مس |
| جیگ شیب 4،2 بعدی |
|
| محور حرکت |
چرخاننده، چرخشی، که در آن محور چرخشی از موتور سروو KUKA و درایو استفاده می کند |
| قطر صفحه |
Φ500mm |
| قطر چاک |
Φ315 میلی متر، خود محوری سه فک |
| زاویه چرخش |
0-90 درجه
|
برنامه های کاربردی
کاربردهای معمولی: قالب خودرو، ماشین آلات معدن، ماشین آلات زغال سنگ، ماشین آلات پتروشیمی، مجموعه ژنراتور، ماشین آلات کارخانه نورد و سایر قطعات مکانیکی بزرگ.
متالورژی، قالب، ماشین سازی، پتروشیمی، صنایع سبک، انرژی، حمل و نقل، نظامی و سایر صنایع.
مشخصات سر نوری ومشخصات
سر پردازش OD: با توجه به نیازهای فرآیند مختلف، سر نوری OTS-5 وارداتی از خط لیزر آلمان، روکش سریع و روکش لیزری سنتی با استفاده از سر لیزر نقطه ای دایره ای، سخت شدن لیزر و روکش گسترده با استفاده از سر لیزر نقطه ای مستطیلی، اندازه نقطه را اتخاذ می کند: Ø1 0.6-2mm (پوشش سریع)، Ø3.5-4mm (روکش معمولی) و 17mm (روکش فلزی و سخت شدن) در مجموع 3 عدد، علاوه بر این، مجهز به سر پردازش روکش مخصوص شناسه.تصویر زیر سر لیزر نوری OTS-5 وارداتی لیزری را نشان می‌دهد، فقط برای مرجع، مشروط به تحویل:
لنز روکشی حرفه ای و مجموعه تغذیه پودر، F1 (فاصله کولیماسیون) = 81 میلی متر، F2 (فاصله فوکوس) = 300 میلی متر، قطر لنز اپتیکال 1 اینچ، اندازه نقطه حدود Ø3.5 میلی متر است، از جمله لنز کولیمینگ، لنز فوکوس، اجزایی مانند چرخش لنزها، لنزهای محافظ و غیره، تغذیه پودر شفت جانبی دو جهته، می توانند تا حداقل قطر داخلی 125 میلی متر، عمق 600 میلی متر جوش داده شوند و حداکثر توان 3 کیلو وات (1 ساعت) را تحمل کنند.

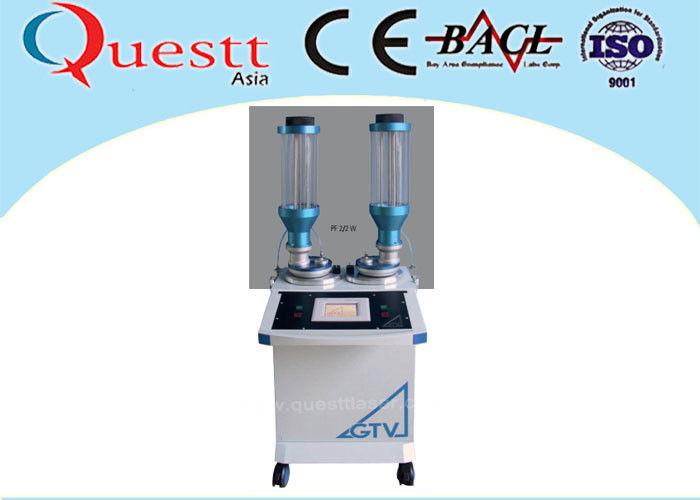

دستگاه تغذیه پودر
واحد تغذیه پودر برای روکش لیزری و کاربردهای جوشکاری تعمیر.
سیستم نوار نقاله صفحه ویژه نرخ تغذیه پودر دقیق و قابل تکرار را تضمین می کند.
2 شیشه پودر (هر کدام تقریباً 1.5 لیتر) با همزن (روشن/خاموش)
اندازه گیری حجمی جریان گاز حامل (Ar/N2).
شاملکنترل پنل و مستندات
ابعاد: 600 میلی متر در 350 میلی متر در 1400 میلی متر (عرض x ارتفاع x عمق).وزن: تقریبا165 کیلوگرم
آموزش و راه اندازی توسط سازنده واحد تغذیه پودر توصیه می شود
ساخته شده از فلز مس به عنوان مواد، طراحی مدولار، ساختار فشرده، اتصال رزوه ای با لنز، تنظیم ± 5 میلی متر در جهت های X، Y و Z، ضد گرد و غبار و ضد پاشش بر روی پرده هوای کواکسیال، رابط خنک کننده Φ6 و لوله پودر، پودر 4 جهته ورودی، کواکسیال سر تغذیه پودر حلقوی (پودر به صورت هم محور به حوضچه مذاب در امتداد پرتو لیزر وارد می شود و مقاومت در برابر ترک خوب است).
مناسب برای روکش نقطه ای Ø1.6-2mm برای ذرات پودر 20-150μm، سرعت پاشش پودر 2 تا 100 گرم در دقیقه (بسته به داده های فرآیند مانند قدرت لیزر، سرعت و ضخامت)، می تواند آلیاژ پایه Fe، Ni، Co را پاشش کند. با در نظر گرفتن آلیاژ پایه آهن به عنوان مثال، راندمان روکش فلزی 3.5 کیلوگرم در ساعت برای لیزر 8 کیلووات، 1.8 کیلوگرم در ساعت برای لیزر 4 کیلووات، حفاظت از گاز فشار مثبت کواکسیال، گاز نیتروژن یا آرگون، فشار هوا 0.2-0.4 مگاپاسکال (بسته به درجه پاشش مواد آلیاژی).
1.Q: ضمانت تجهیزات دستگاه روکش لیزری چیست؟
ج: 2 سال
2.Q: آیا شما یک کارخانه هستید؟
A: ما 22 سال کارخانه هستیم. مجوز واردات و صادرات را گرفتیم.
3.Q: کیفیت چطور؟
A: تکنولوژی از آلمان است. کیفیت بالا با بهترین قیمت.
4.Q: خدمات پس از فروش شما چیست؟
A: خدمات درب به در! ما می توانیم مهندسان را برای مونتاژ، تنظیم و آموزش به کارخانه شما بفرستیم!
5. س: چگونه پس از خرید پشتیبانی فنی دریافت کنم؟
پاسخ: ارائه خدمات آنلاین به زبان انگلیسی از طریق اسکایپ، واتساپ، وی چت یا ایمیل و غیره. در صورت نیاز به عملیات از راه دور، می توانیم از نرم افزار TeamViewer استفاده کنیم.
6. س: چگونه می توانم از پرداخت خود اطمینان حاصل کنم؟
پاسخ: علی بابا دارای تضمین تجارت است، می توانید از طریق علی بابا پرداخت کنید.ما تعداد زیادی سفارش آنلاین داریم.
