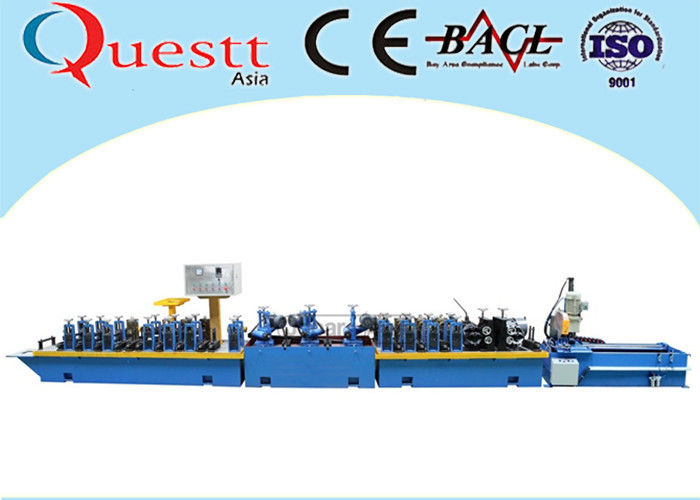

فیکسچر قالب لوله دستگاه ساخت لوله لیزر فیبر 1 کیلوواتی با سیستم کنترل PLC

سیستم لوله سازی با لیزر فیبر 1 کیلووات جوشکاری پس از خمش

سیستم متشکل از

1. دستگاه لوله سازی

2. دستگاه جوش فیبر 1KW

3. فیکسچر قالب لوله

مشخصات

5. محدوده لولهΦ9～Φ50.8mm، ضخامتδ0.2-1.0mm

6. محدوده سرعت حرکت لوله: ≤12M/min

7. موتور درایو (موتور زیمنس، کنترل فرکانس) 7.5 کیلو وات.ولتاژ: 3 فاز 400 ولت 50 هرتز

پیکربندی

الف. دستگاه لوله سازی

1. دستگاه لوله سازی دارای قاب بارگیری سیم پیچ دوگانه، قطر کویل Ф350-Ф550 میلی متر، ظرفیت بارگیری 1.5 تن است.

2. مرحله شکل گیری:

(1) راهنمای تغذیه 2 مجموعه: توسط دستگاه تغذیه و سه دستگاه تسطیح غلتکی برای تغذیه.1 مجموعه

(2) نگهدارنده عمودی، 7 مجموعه.محور اصلی از 40Cr استفاده می‌کند و با تعدیل، خاموش کردن فرکانس بالا، سنگ زنی دقیق، جلوگیری از زنگ زدگی.نگهدارنده ها از مواد HT200 استفاده می کنند.

(3) قطر دستگاه لوله سازی از محورهای عمودیφ40 میلی متر، قطر محورهای افقی φ25 میلی متر، محورهای صاف کننده φ30.

(4) نگهدارنده نوع افقی، 8 مجموعه.اکسل اصلی از 40Cr استفاده می کند و با تعدیل، خاموش کردن فرکانس بالا، سنگ زنی دقیق، جلوگیری از زنگ زدگی.دارندگان از HT200 materi (4) سیستم درایو جعبه دنده مارپیچی، 1 مجموعه استفاده می کنند.

(5) پایه، 1 مجموعه

(6) 212 اتصال شفت درایو جهانی برای اتومبیل ها.

B 1KW سیستم جوش لیزری فیبر 1 مجموعه

1. سیستم لیزر فیبر 1KW از Raycus چین

2. سیستم خنک کننده لیزر فیبر ویژه

3. سر جوش لیزری LaserMeck US

4. سیستم حفاظت از گاز جوشکاری لیزری

5. کنترل کننده جوش ویژه و کامپیوتر صنعتی

6. سیستم کنترل PLC

7. سر جوش لیزری بالا و پایین میز کار

8. کابینت کنترل ویژه

ج. تجهیزات سنگ زنی

(1) سر سنگ زنی، 3 مجموعه؛قدرت موتور 3 کیلو وات

(2) نگهدارنده افقی، 2 مجموعه

(3) پایه، 1 مجموعه.

د. دستگاه اندازه گیری و صاف کننده

(1) نگهدارنده عمودی، 4 مجموعه؛(2) دارندگان نوع افقی، 4 مجموعه؛

(3) سر صاف کردن، 2 مجموعه؛ (4) سیستم درایو جعبه دنده مارپیچی، 1 مجموعه؛

(5) عمدتا موتور

E. سیستم برش خودکار

(1) تیغه برش دایره اره فلزی.

F. قاب تمام شده، 1 مجموعه.

ز. سیستم کنترل الکتریکی

(1) سیستم کنترل الکتریکی برای دستگاه لوله، 1 مجموعه؛(2) دکمه توقف؛

(3) با سیستم کنترل تبدیل فرکانس

H. رتبه برای ماشین آلات

V: H افقی: Q عمودی: سرهای سنگ زنی TH1, TH2: قاب صاف کننده
