معرفی

دستگاه برش مقاومت لیزری به طور ویژه برای صنعت مدار فیلم ضخیم و مدار فیلم نازک توسعه و تولید شده است.پیرایش منبع (تنظیم مقاومت) و پیرایش فعال (تنظیم عملکرد مدار) عمدتاً برای برش با دقت بالا مدارهای مجتمع نازک، لایه ضخیم، مدارهای مجتمع هیبریدی و ماژول های الکترونیکی مختلف استفاده می شود که شامل صنایع زیر می شود:

دستگاه های برش مقاومت لیزری تولید شده توسط شرکت ما به طور مستقل از سیستم کنترل اندازه گیری هسته، سیستم نرم افزاری و غیره توسعه یافته اند و دارای کلیه حقوق مالکیت معنوی مستقل هستند که می توانند راه حل های کاربردی جامع برش مقاومت لیزری را به مشتریان ارائه دهند.

مدل تجهیزات و عملکرد

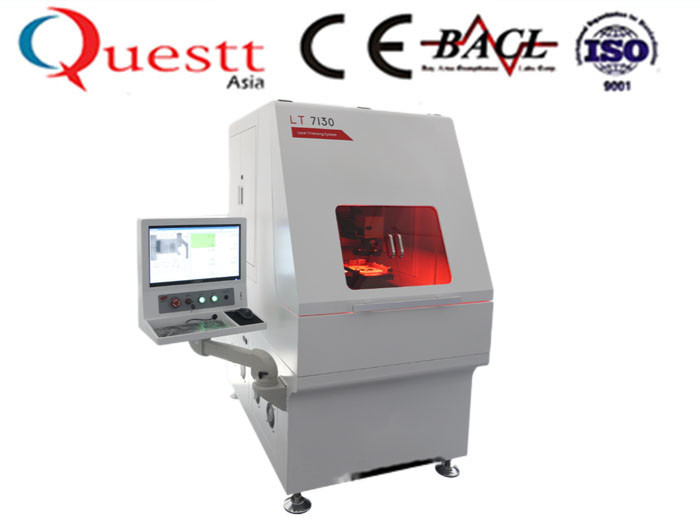

دستگاه پیرایش لیزر مقاومتی سری LT7 یک دستگاه پیرایش مقاومت لیزری با پیکربندی بالا است.

محصولات سری LT7 از لیزر ویژه پیشرفته برای پیرایش مقاومت لیزر استفاده می کنند.

دقت بالای تنظیم مقاومت

تنظیم مقاومت سریع

عملکرد قوی

قابلیت اطمینان و پایداری بالا

هزینه های عملیاتی و نگهداری کم

راندمان بالا، مصرف انرژی کم و صرفه جویی در هزینه

راندمان تبدیل الکترواپتیکی لیزری به 25٪ می رسد و میانگین مصرف برق روزانه کمتر از 10 درجه است که 1/10 لیزر حالت جامد پمپ شده با لامپ فلاش سنتی است.استفاده طولانی مدت می تواند باعث صرفه جویی زیادی در مصرف انرژی، کاهش انتشار کربن، عمر طولانی، کارایی بالا، پایدار و بدون نیاز به تعمیر و نگهداری، کاهش زمان از کار افتادگی شود.

محلول لیزر لیزر

اصل برش مقاومت لیزری استفاده از یک پرتو لیزر بسیار ظریف برای ضربه زدن به مقاومت های لایه نازک و ضخیم است و با تبخیر کردن بدنه مقاومت، برش مدارهای فیلم ضخیم و نازک را محقق می کند.اشعه لیزر مقاومت های لایه نازک و ضخیم را طبق برنامه از پیش تعیین شده توسط کامپیوتر برش می دهد و با تغییر اشکال هندسی مقاومت های لایه نازک و ضخیم، مقدار مقاومت مقاومت ها را تغییر می دهد.همانطور که فرآیند برش لیزری پیشرفت می کند، مدار اندازه گیری بلادرنگ تغییرات مقادیر مقاومت مقاومت های لایه ضخیم و نازک را در زمان واقعی نظارت می کند و مقادیر مقاومت مقاومت های فیلم ضخیم و نازک به طور مداوم به مقدار مقاومت هدف نزدیک می شود.یعنی فرآیند پیرایش مقاومت لیزری محقق می شود.

هنگامی که از مقاومت فیلم ضخیم در ماژول الکترونیکی استفاده می شود، اصلاح عملکرد ماژول الکترونیکی را می توان با تنظیم تغییر مقاومت به طوری که سیگنال خروجی ماژول الکترونیکی نیز تغییر می کند، متوجه شد.

برش مقاومت لیزری سطح مقطع رسانا و طول رسانای بدنه مقاومت را تغییر می دهد و می تواند بدنه مقاومت را زیر مقدار مقاومت هدف تا محدوده دقت مورد نیاز برش دهد.

پیکربندی اصلی یک دستگاه

پارامتر فنی

1-سیستم لیزری

• طول موج لیزر: 1064 نانومتر
• lمیانگین توان لیزر: 6W@10KHZ (TEM00)
• اندازه لکه معمولی: 30-40 میکرومتر
• حالت lFocus: کنترل برنامه کامپیوتری

2. سیستم موقعیت یابی پرتو لیزر

• محدوده اسکن لیزری: 60mm x 60mm
• lتکرار دقت موقعیت یابی: 2.5μm
• وضوح حرکت پرتو لیزر: 1μm
• حداکثر سرعت اسکن: 7000mm/s
• lروش موقعیت یابی: موقعیت یابی قابل برنامه ریزی یا موقعیت یابی خودکار تشخیص تصویر

3. سیستم نظارت تصویر

• روش مانیتورینگ: مانیتورینگ کواکسیال لیزری
• lفناوری اختصاصی: فناوری آکروماتیک، لیزر و تصویربرداری در قالب همپوشانی دارند
• میدان دید مانیتورینگ: 4-6 میلی متر (مورب)
• منبع نور: روشنایی LED

4. سیستم اندازه گیری

• روش اندازه گیری مقاومت: برای اندازه گیری ولتاژ جریان اضافه کنید

سیستم چهار سیمه، سیستم دو سیمه کنترل برنامه کامپیوتری

• حالت اندازه گیری مقاومت: تنظیم حالت سه سرعته، کنترل قابل برنامه ریزی
• محدوده اندازه گیری مقاومت: 0.1Ω-100MΩ (رزولوشن 16 بیت)
• دقت اندازه گیری مقاومت:

0.1Ω<Rx <100Ω ±0.02% + 0.5% / Rx

100Ω<Rx <100KΩ ±0.02%

100KΩ< Rx < 100MΩ ±0.02% + 0.05% * Rx

• l سرعت اندازه گیری مقاومت: 25µs
• وضوح ولتاژ lDC: 0.16μV (در شرایط 10mV در مقیاس کامل)
• برد lProbe: 48PIN، هر تعریفی، سازگار با تجهیزات وارداتی ESI
• حرکت برد پروب: کنترل برنامه کامپیوتری
• محدوده اندازه گیری ولتاژ: ± 100 میلی ولت ~ 10 ولت ± وضوح 16 بیت (محدوده های دیگر اختیاری هستند)

5. کامپیوترها و سیستم های نرم افزاری

• lنرم افزار قابل برنامه ریزی، می تواند به طور انعطاف پذیر عملیات خودکار را انجام دهد، با تنظیم مقاومت و تنظیم عملکرد مدار روبرو شود
• تابع lDatabase، تمام داده های تنظیم مقاومت را می توان با قابلیت ردیابی خوب در پایگاه داده برای ذخیره سازی نوشت
• مقاومت را می توان با کنترل دستی تک تراشه کنترل کرد و همچنین می تواند به طور خودکار توسط ماتریس پیوسته (پردازش تراشه مداوم) تنظیم شود.
• تنظیم دقیق مقاومت را می توان با تنظیم روش تنظیم مقاومت نقطه لیزری انجام داد
• با توجه به تفاوت مقدار مقاومت اولیه، پارامترهای تنظیم مقاومت مختلف را می توان برای انجام تنظیم مقاومت انتخاب کرد.

6. گام و تکرار سیستم حرکت مکانیکی

• حالت حرکت: سیستم حرکت خطی موتور
• دامنه حرکت: 300mm*300mm
• lحداکثر اندازه زیرلایه سرامیکی: 150mm*150mm
• وضوح حرکت l: 1μm
• دقت تکرار: ±1μm
• دقت موقعیت یابی: ± 10μm
• حداکثر سرعت: 1000mm/s (بدون بار)
• شتاب lMotion: 1.5G

7. سایر شاخص های فنی

• lروش خنک کننده: خنک کننده هوا
• lولتاژ منبع تغذیه: 220 ولت AC فشار هوا: <0.4 مگا پاسکال مصرف برق کل دستگاه: 2500 وات
